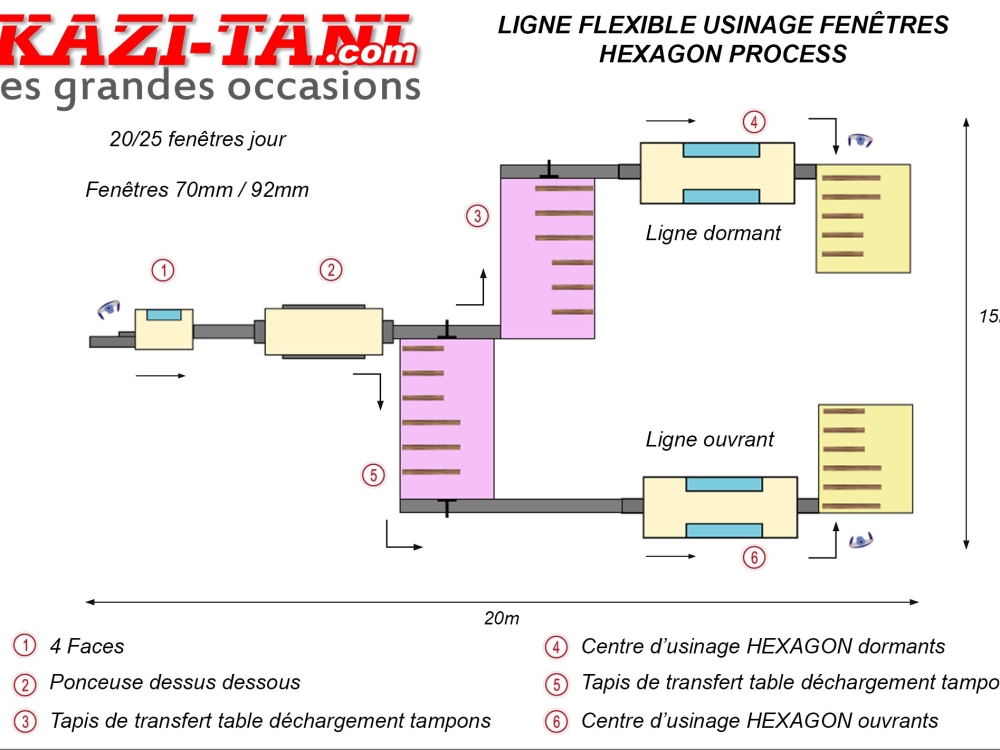

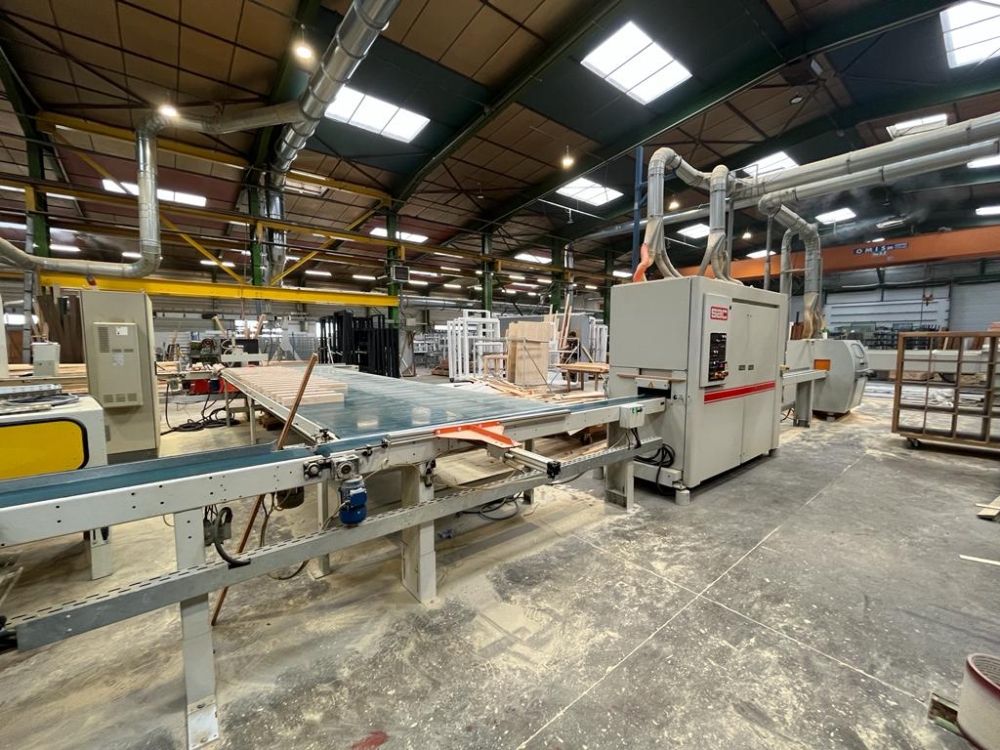

Ligne composée de 5 éléments :

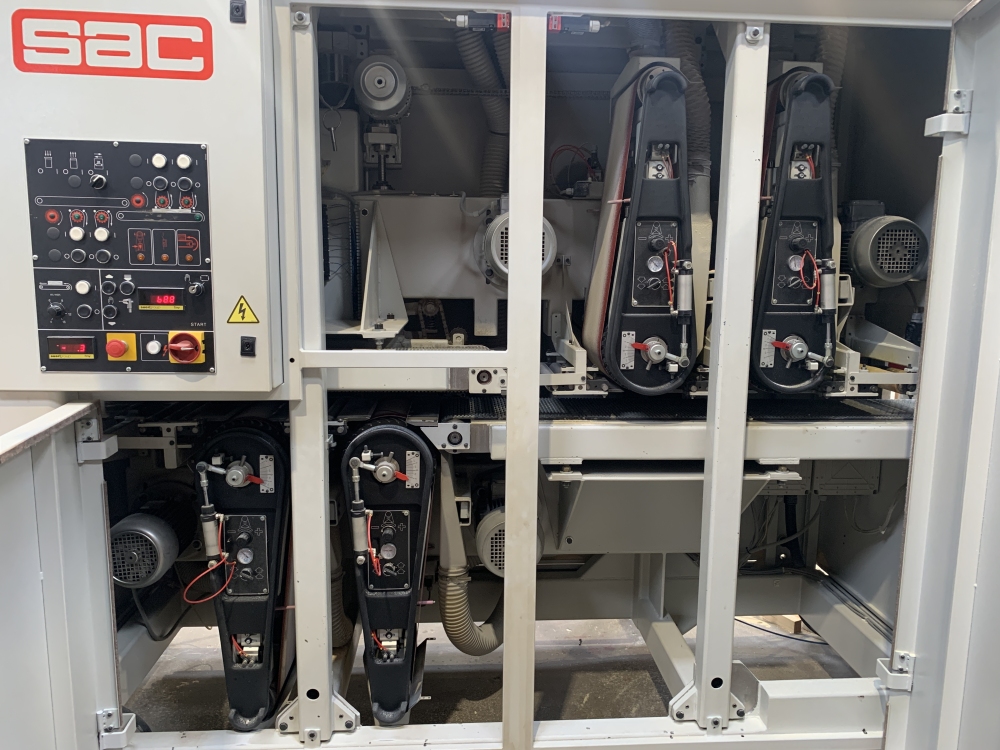

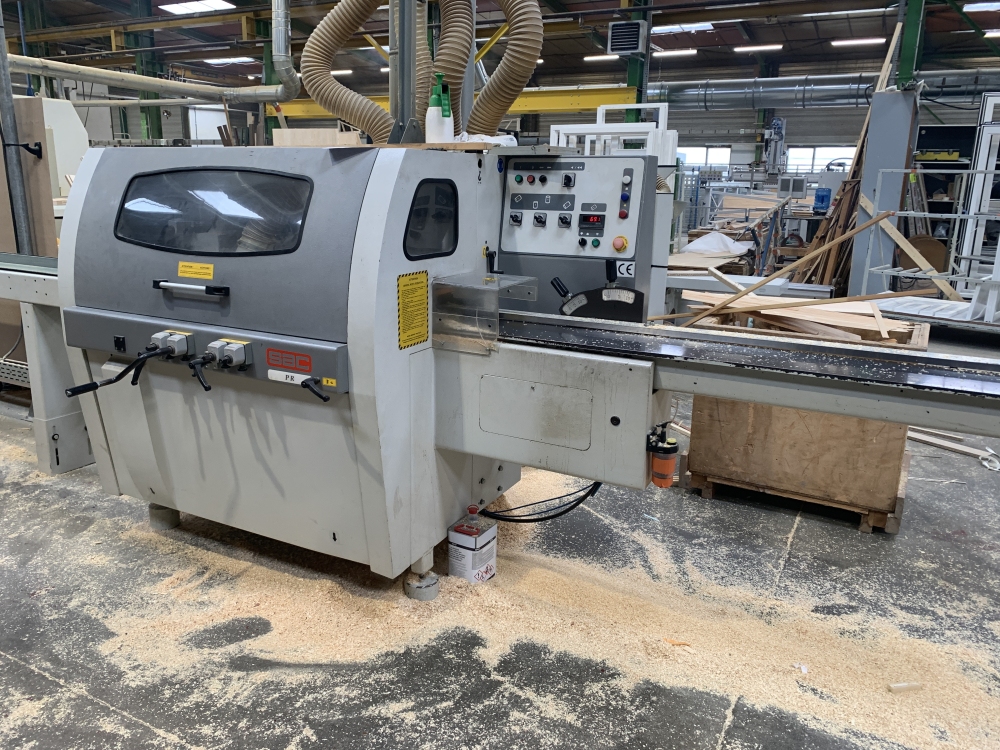

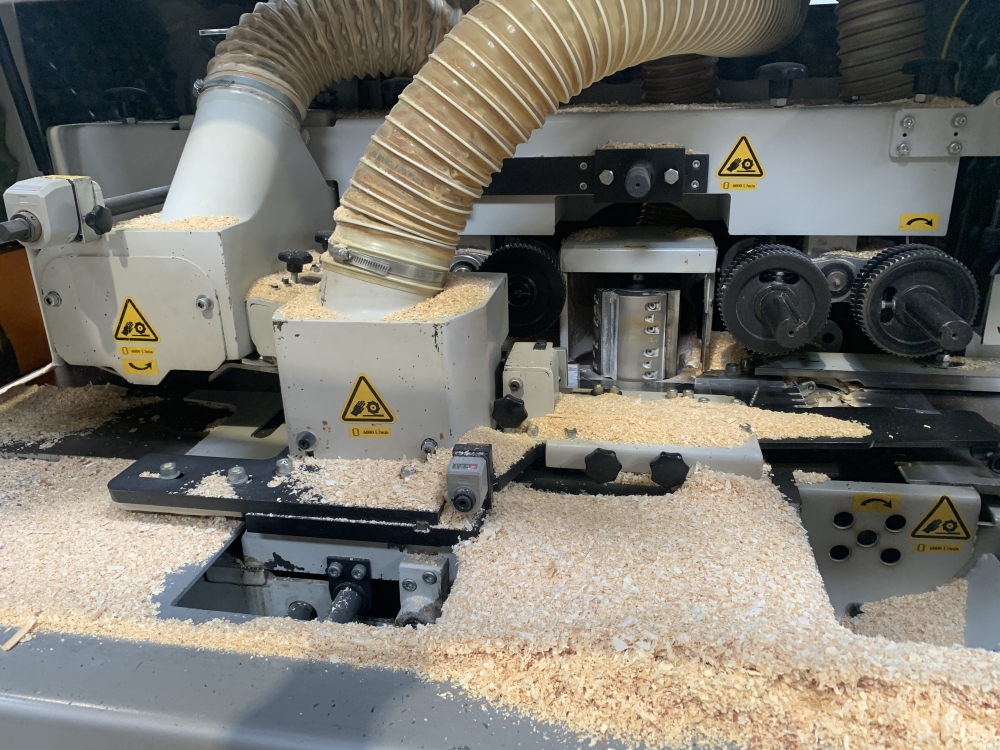

Ponceuse dessus / dessous SAC SUERI (n°2 sur le plan) :

Deux groupes rouleau de ponçage /face

Largeur 300mm

Tapis d'entrainement dessus / dessous

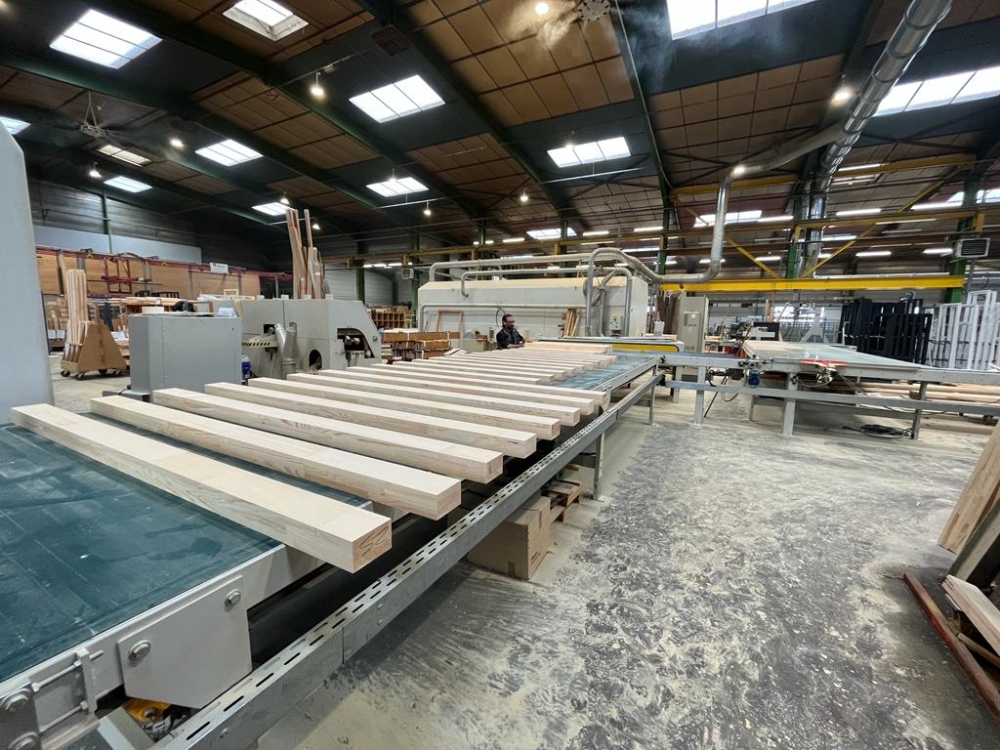

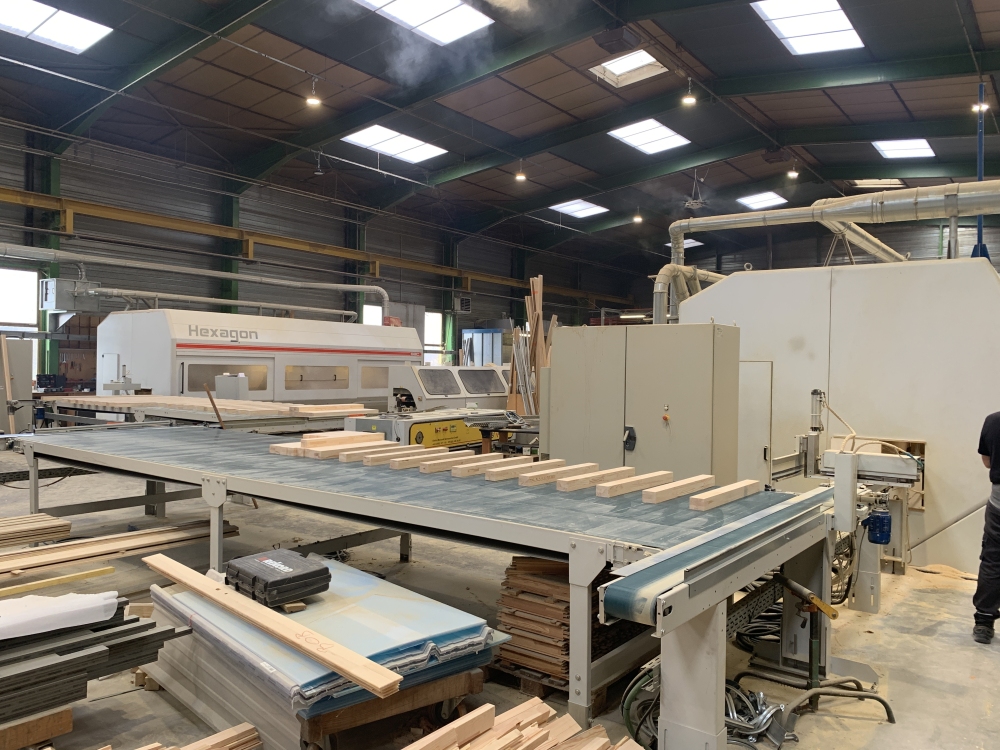

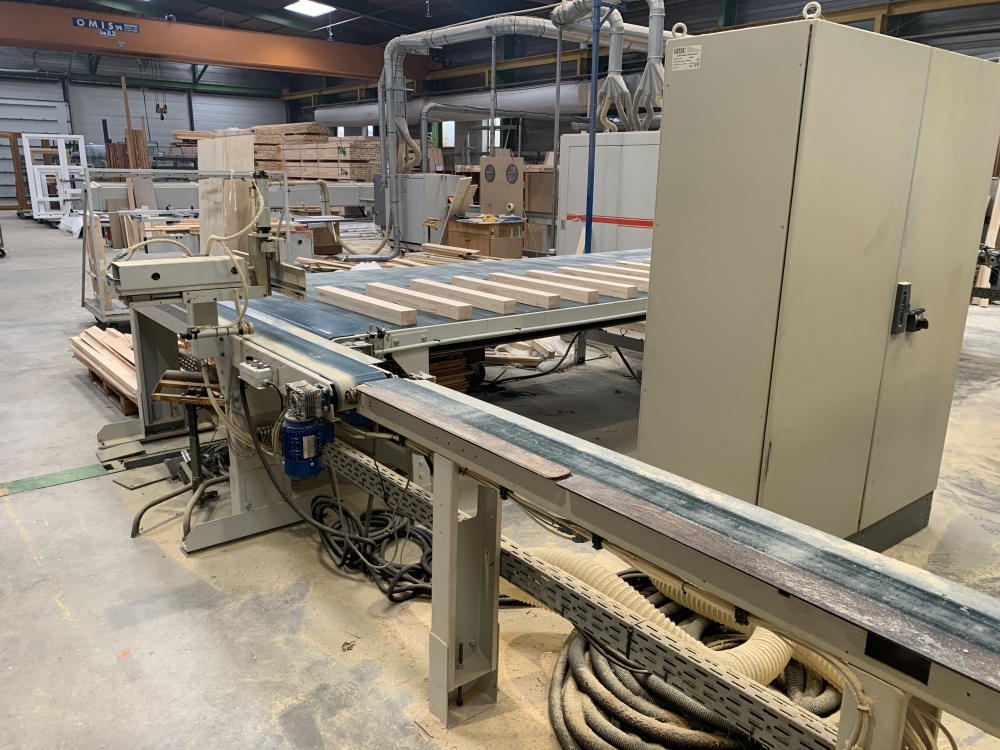

2 Tapis de transfert avec table de chargement tampon (n°3 et n°5 sur le plan)

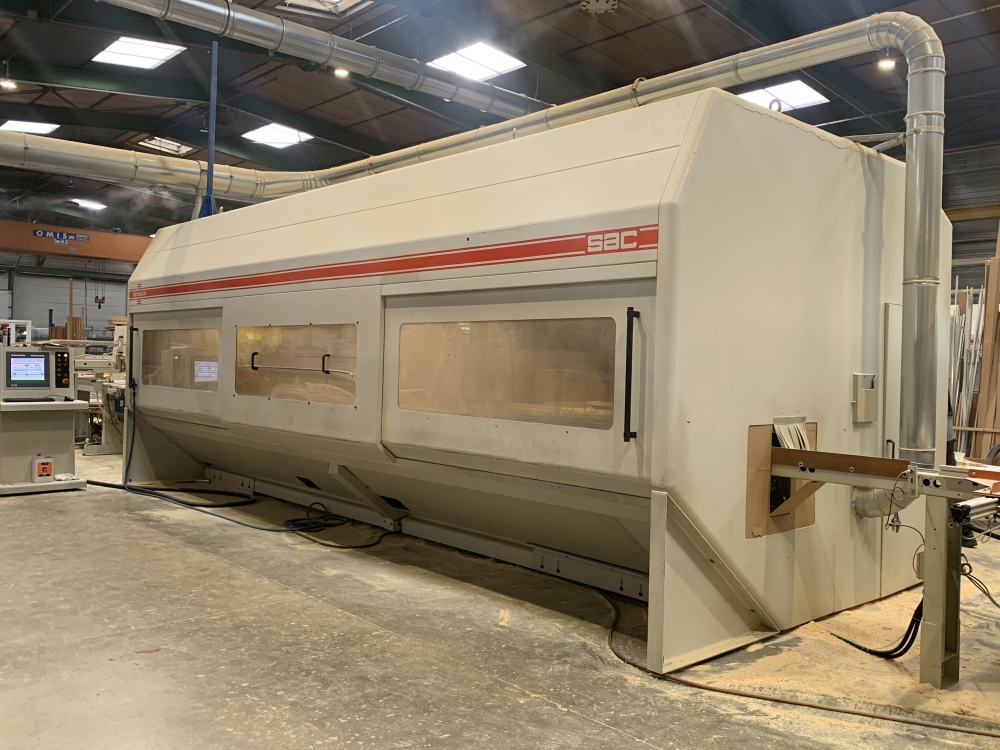

2 Centres d’usinage pour fenêtres SAC HUERI HEXAGON (n°4 et n°6 sur le plan)

Centres d’usinage 3 axes

Dimensions machines : 7450 x 3445 x 2530

Dimensions max usinable :

Longueur 2600mm, Hauteur 120mm, Largeur h 210mm (usinage de 2 pièces simultanées)

Banc de chargement manuel

6 pinces de prise de pièces

Système automatique d’échange pièces entre les pinces

Tapis d’évacuation des copeaux

Déchargement des pièces

Cabine intégrale de sécurité

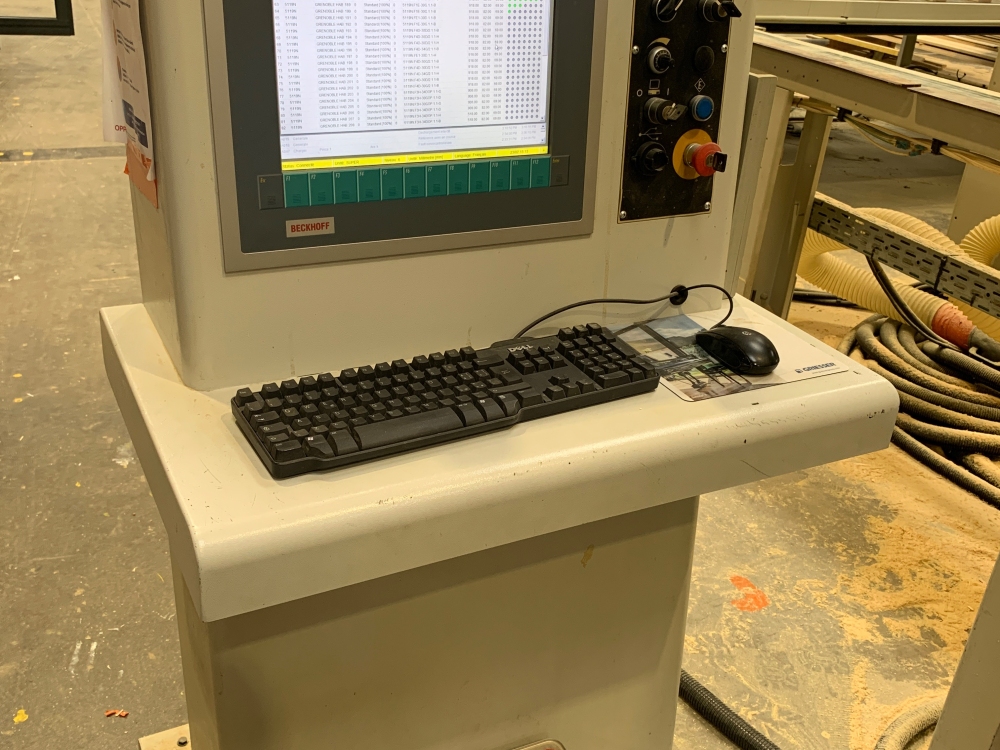

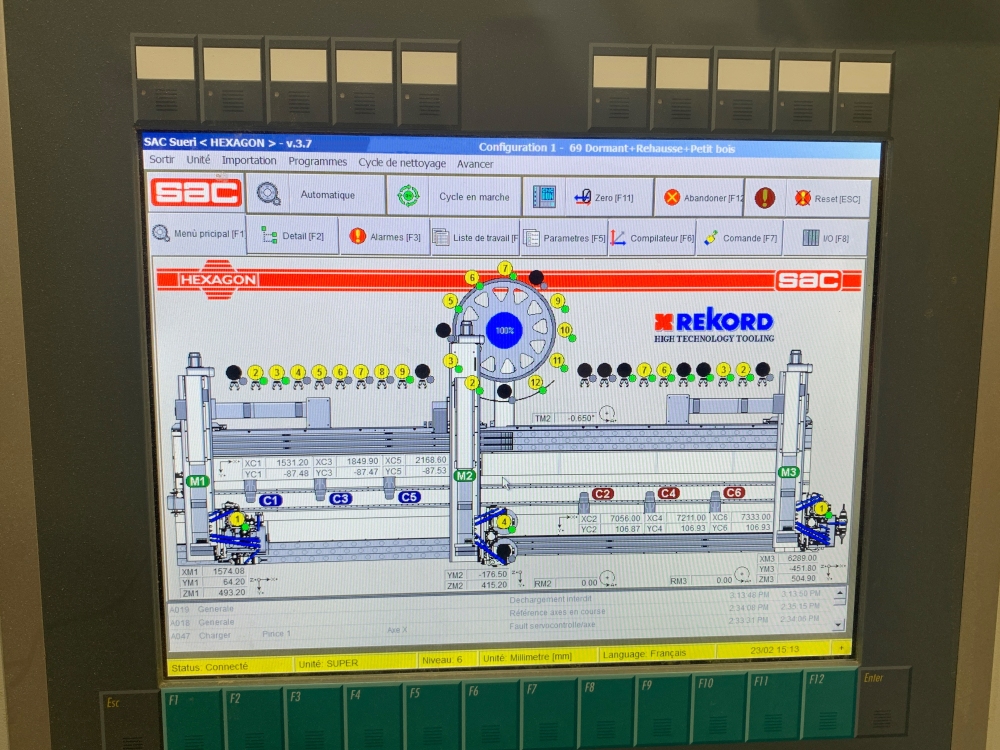

Console de pilotage Beckhoff par PC industriel (écran couleur 15’’)



Composition:

3 portiques :



Portique n°1 (mobile gauche)

Magasin d’outils linéaires à 9 positions (Fixation HSK 63 F)

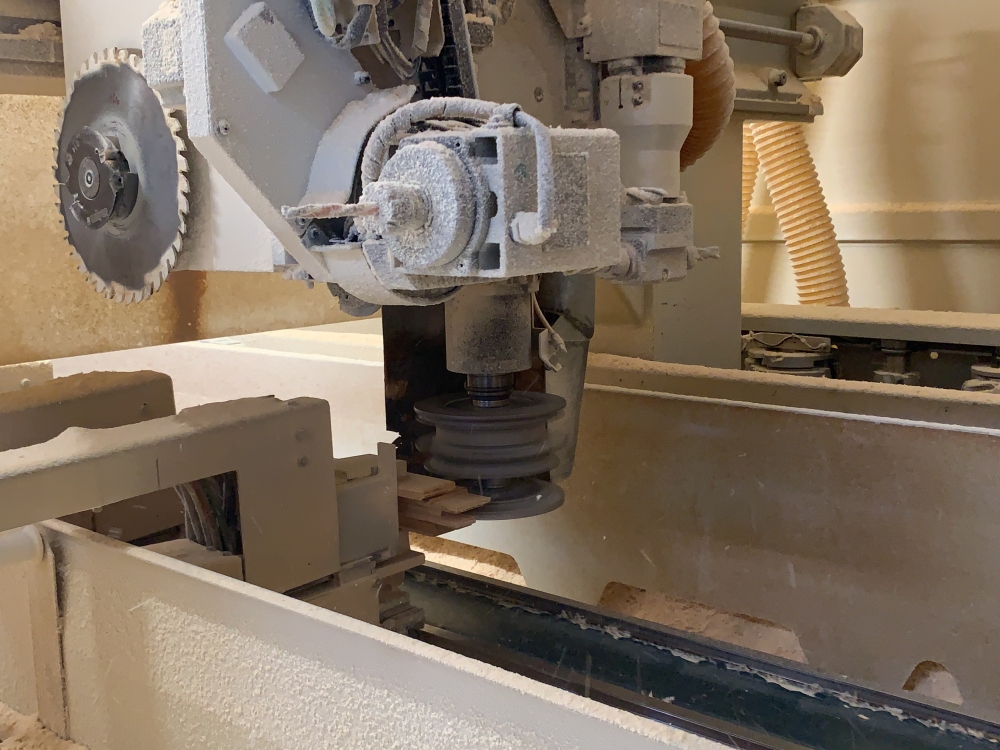

Électromandrin principal 11kW avec échange outil

Ø meilleur outil de profilage 200mm

Scie de tronçonnage 3,1kW (diamètre max de lame 450mm)

Mandrin à 2 broches axe horizontale X 1,5kW

Fixation outil ER25

Mandrin vertical 1,5kW

Fixation outil ER25



Portique n°2 (central fixe)

Magasin d’outils rotatifs à 12 positions (Fixation HSK 63 F)

2 Électromandrins pour tenonner 11kW avec échange outil

Ø maximum outil de tenonnage 300mm

Dimension tourillon max 115mm



Portique n°3 (mobile droit)

Magasin d’outils linéaires à 9 positions (Fixation HSK 63 F)

Électromandrin principal 11kW avec échange outil

Ø meilleur outil de bordage 200mm

Groupe récupération de la parclose 1,8kW (diamètre max de lame 200mm)

Mandrin 1 tête axe horizontale Y 1kW

Fixation outil ER25

1er et 2ème Mandrin vertical 1,5kW

Fixation outil ER25



Centres d'usinage vendus avec les programmes ainsi que l'outillage de menuiserie nécessaire à la production de fenêtres de 68 et 92



Vidéo d'usinage :

https://www.youtube.com/watch?v=f2Xh-H_J4M4
